Контроль автоматизированных систем бурения
Интеллектуальная система автоматизированного бурения DM
Система DM выполняет полный спектр расчетов, необходимых для роторного и наклонно-направленного бурения, с частотой 1 раз в секунду. Высокая плотность и скорость расчетов обеспечиваются благодаря использованию цифрового двойника — физико-математической модели скважины.
Моделирование учитывает текущее состояние скважины, геологический разрез, оборудование и другие ключевые параметры. На основе этих данных система формирует оптимальные режимные параметры, обеспечивающие максимальную скорость проходки, точность проводки ствола и полную безопасность операций.
Функционал системы автоматизированного бурения DM:
До бурения:
- Анализ данных ранее пробуренных скважин для выбора оптимальных подходов.
- Проектирование новой скважины с формированием режимно-технологической карты (РТК).
- Определение слайдшита по заданному или спроектированному профилю.
Во время бурения:
- Перерасчет РТК в реальном времени и передача оптимальных уставных значений на оборудование АСБ.
- Автоматизированное ведение слайдшита, расчеты слайд/ротор и передача тулфейса для следующего слайда.
Преимущества системы DM:
- Минимизация человеческого фактора:
Уменьшение рисков аварий, повышение точности удержания технологических параметров, мгновенная реакция на нештатные ситуации, лучшее соблюдение норм времени и точный расчет соотношения слайд/ротор. - Максимальная скорость проходки:
Оптимизация с учетом технологических пределов скважинного и поверхностного оборудования, состояния ствола скважины и геологического строения. - Повышенная точность проводки:
Снижение общей пространственной извилистости скважины и улучшение соблюдения плановой траектории. - Снижение затрат:
Исключение увеличения металлоемкости скважины и оптимизация использования материально-технических ресурсов.
Система автоматизированного бурения DM объединяет передовые технологии, обеспечивая точность, безопасность и экономичность буровых операций.
Общая схема работы контроля автоматизированных систем бурения
Автоматизированная РТК скважины
Проверка режимных параметров РТК на соответствие всем ограничениям:
• по оборудованию буровой установки
• по внутрискважинному оборудованию
• По технологии бурения
Автоматизированный журнал бурения скважины
Контроль бурения с управляемым давлением
Модуль контроля бурения с управляемым давлением позволяет эффективно решать ключевые задачи при бурении в сложных геологических и эксплуатационных условиях.
Метод MPD помогает контролировать границы рабочих давлений, минимизировать вероятность возникновения газовых выбросов, поглощений и других нештатных ситуаций. Система автоматически регулирует параметры давления в стволе скважины, обеспечивая максимальную безопасность, предотвращая превышение гидроразрыва и снижения пластового давления.
Ключевой функционал:
- Контроль рабочих режимов насосов и дроссельных устройств.
- Поддержание заданного уровня абсолютного давления на определённой глубине.
- Оценка ЭЦП в режиме реального времени.
- Раннее выявление проявлений и поглощений.
- Динамическое вычисление параметров противодавления.
- Поддержка ручного и автоматического режимов управления.

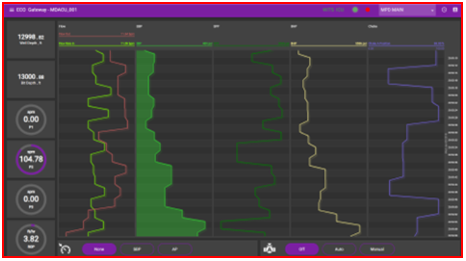

Пример экрана для отслеживания ключевых параметров при бурении с управляемым давлением
